Модуль сервера платформы унифицированных коммуникаций UCP-100.
Сервер обслуживает в базовой конфигурации 50 портов и расширяется лицензиями до 199 портов.
Модуль сервера UCP-100 имеет встроенный четырех канальную голосовую почту с временем записи 4 часа (расширяется лицензиями до 14 часов).
Модуль сервера UCP-100 имеет встроенные 6 IP каналов.
Модуль сервера UCP-100 включает два встроенных FXS порта. Так же в модуль сервера UCP-100 можно установить одну из трех дочерних плат:
UCP-COIU4 ( 4 аналоговых внешних линий),
UCP-BRI2 (2 BRI линии),
UCP-BRI4 (4 BRI лини).
Важно: При установке в UCP-100 дочерних плат COIU4/BRIU2/ число доступных IP каналов сокращается до 4, при установке BRIU4 число доступных IP каналов сокращается до 2.
Модуль сервера UCP-100 имеет встроенную одноканальную систему аварийного переключения внешней линии на внутренний аналоговый порт.

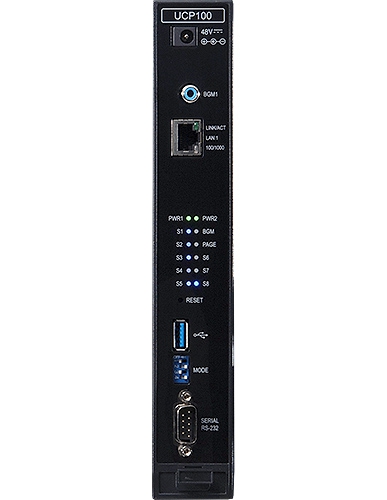

На передней панели UCP-100 имеется:
• Разъем для адаптера питания переменного,
• Разъем RCA для внешнего музыкального (аудио) источника,
• Один разъем "LAN1" (RJ-45),
• Десять светодиодов, отображающих рабочее состояние модуля,
• Кнопка перезагрузки,
• Порт USB 3.0, порт RS232,
• Четырехпозиционный переключатель режимов работы.
На задней панели, имеется:
• Восемь разъемов RJ-45 для ALARM,BGM,PAGE,RELAY,FXS1/2,LINE1-4 ,
• Винт заземления,
• 50-контактный разъем, используемый при установке модуля в MCKTE.

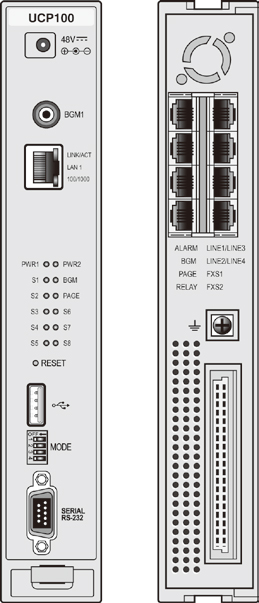

UCP100 Передняя панель и задняя
Вес и размер
Высота (мм) | Ширина (мм) | Глубина (мм) | Вес (кг) | |
Стандартные модули | 230 | 38,8 | 194,5 | 1,5 |
Потребляемая мощность модулей
Модуль | Потребляемый ток (мА) | Потребляемая мощность (Вт) |
UCP100/ 600/ 2400 | 150 | 7,20 |
VOIM8/24 | 100 | 4,80 |
UVM | 100 | 4,80 |
MCIM | 100 | 4,80 |
SLTM4 | 280 | 13,40 |
SLTM8 | 440 | 21,10 |
LGCM4/8 | 100 | 4,80 |
BRIM2/4 | 100 | 4,80 |
PRIM | 100 | 4,80 |
WTIM4 | 440 | 20,70 |
WTIM8 | 740 | 34,90 |
DTIM8 | 640 | 30,70 |
ES8G/ES8GP | 100 | 4,80 |
Допустимые параметры окружающей среды
0C | |
Рабочая температура | 0~40 |
Оптимальная температура | 20~26 |
Температура хранения | -20~60 |
Относительная влажность | 0~80% (без конденсации) |
