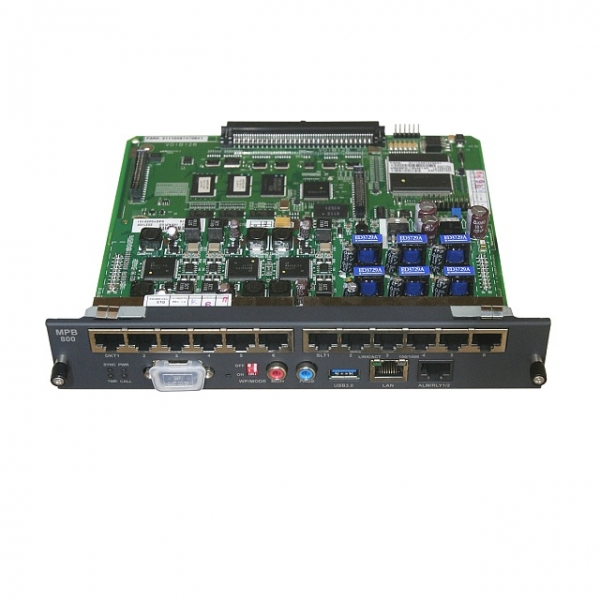

Центральный процессор 200(1200)портов 30IPEXT /30MEX /5CC/5UCS-Adv [eMG800-MPB]

Main Processor Board 800 w/6 DKT/ 6 SLT

ОПИСАНИЕ

Плата центрального процессора управляет связью с платами периферийного оборудования, контролирует все ресурсы системы, регулирует уровень усиления сигнала ИКМ, генерирует тоновые сигналы системы и обслуживает обработку вызовов в системе. Плата eMG800-MPB обеспечивает основные функции управления системой, в ее состав входит микропроцессор, модули памяти, управления ИКМ, и разнообразные функциональные цепи.
eMG800-MPB устанавливается в разъем MPB первого KSU.

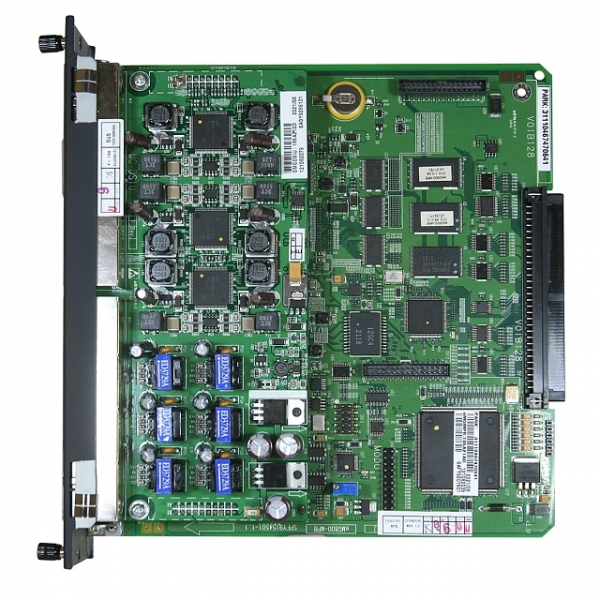

eMG800-MPB содержит:

1. Основной процессор: MINDSPEED Cortex A9, M86295G, 900MHz,
2. Схему обработки речевых сигналов ИКМ (ACT2) – коммутация речевых сигналов ИКМ, системный тоновый сигнал/управление усилением,
3. Схему Обнаружение тоновых сигналов (DTMF/сигналов на внешней линии)/обнаружение сигнала АОН (частотно-манипулированного сигнала/DTMF/российского АОН)/генерирование сигнала АОН,
4. Часы реального времени для индикации времени/даты в системе,
5. Оперативную системную память [синхронное ДОЗУ / статическое ОЗУ / флэш-ПЗУ / флэш-NAND],
6. Цепь ФАПЧ для тактовой синхронизации внешней линии ISDN,
7. 1 встроенный источник музыки для MOH,
8. 4 канала голосовой почты (расширяются программно) и 4 канала VoIP (расширяются с помощью лицензий), Возможные варианты конфигураций VM/VoIP:

Каналы VM	Каналы VoIP
4	4
8	0
8	2
4	8

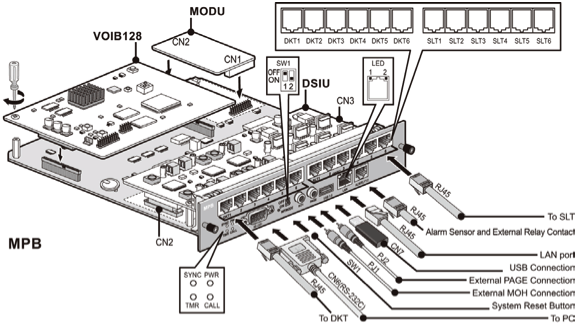

9. Интерфейс MODU (опция)
10. Интерфейс VOIB128 (опция).

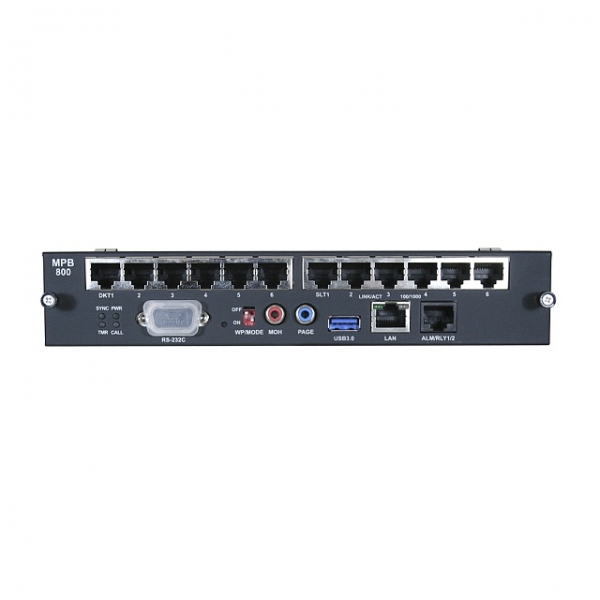

На передней панели процессора расположены:

6 DKT портов для подключения для подключения цифровых терминалов и 6 SLT портов для подключения аналоговых терминалов,
4 светодиодных индикатора состояния
1 порт RS-232C
1 кнопку перезагрузки
1 переключатель для создания резервной копии административной базы данных
1 порт для внешней музыкальной заставки
1 порт для внешнего оповещения
1 порт контроля за состоянием контактов внешней сигнализации и
1 реле управления контактами общего назначения
1 порт USB 3.0 для загрузки/выгрузки БД, обновления ПО с помощью карты памяти Memory stick
1 порт Ethernet – для обслуживание системы, обновление SW MP/PP

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

MPB VOIP.

параметр	значение
LAN интерфейс	10 / 100 /1000 Base–T Ethernet (IEEE 802.3)
Скорость	10 /100 /1000Mbps (Auto–Negotiation)
Дуплекс	Half Duplex or Full Duplex (Auto–Negotiation)
VoIP протокол	SIP , H.323 , IPKTS
Кодеки	G.711/G.729/G.723.1
Переключение голос/факс	T.38
Эхо подавление	G.168

Максимальная удаленность терминалов от базового блока.

Параметр	22 AWG Wire (м)	24 AWG Wire (м)
Цифровой терминал	500	330
Аналоговый терминал	7500	5,00

Параметры окружающей среды.

Параметр	Градусы, С
Рабочая температура	0-40
Оптимальная рабочая температура	20-26
Температура хранения	окт.70
Относительная влажность	0-80 %

Прочие характеристики.

Параметр	Значение
CPU	M86295G, Cortex A9 (32bit, 900MHz)
Коммутационная матрица	ACT2, Custom Mixed–Signal ASIC Device
Срок службы часов реального времени	7 лет
Вызывной сигнал	70 В, 25 Гц
Внешнее реле	1A @30Volt DC
Порт внешней музыки	0дБм ,600Ом
Порт внешнего оповещения	0дБм ,600Ом
Аналоговый модем	ITU–T, V.34 V.32BIS, V.90, 33 Кбит/с
Порт USB	Поддерживает USB 1.1, 2.0, 3.0
