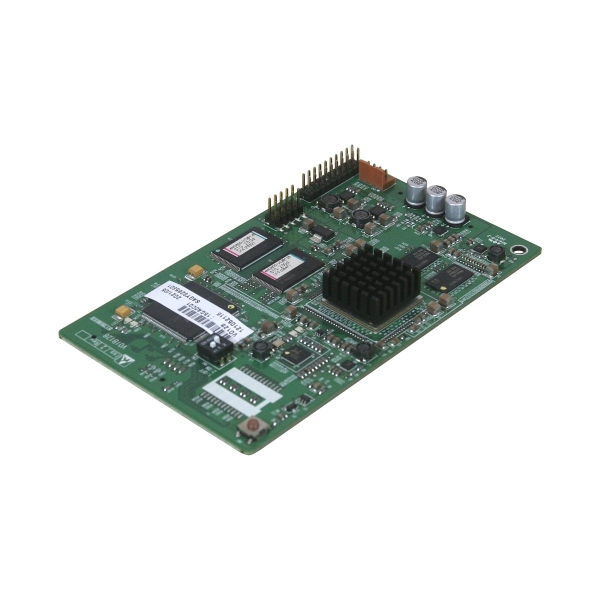

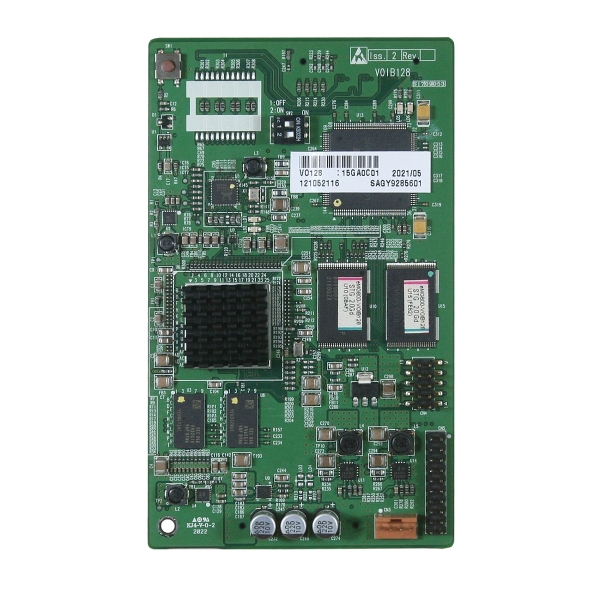

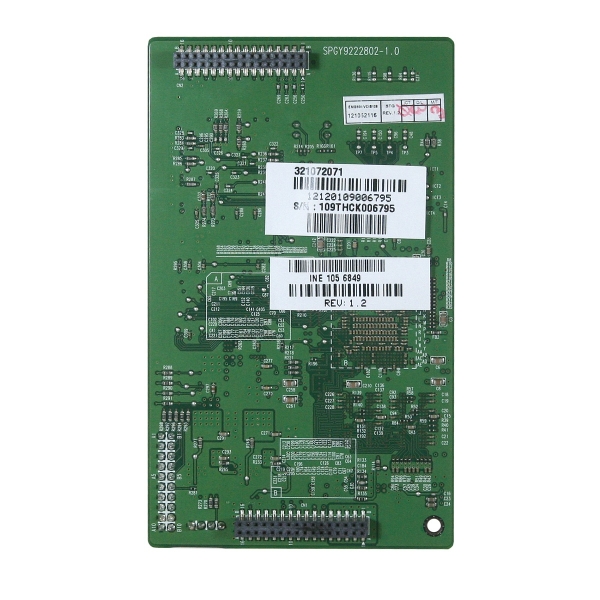

eMG800-VOIB128 (128 IP каналов)
Плата интерфейса Ethernet для IP терминалов, программных приложений и функций VoIP.
Устанавливается только на eMG800-MPB.
Плата VOIB128 поддерживает 128 каналов VoIP. VOIB128 обеспечивает интерфейс Ethernet для IP-телефонов (IPKTS/SIP), соединительных линий и приложений. Плата eMG800-VOIB128 поддерживает автоматическое согласование скорости передачи данных (100 Мбит или 1000 Мбит) и полный или полудуплексном режиме. Поддерживаются различные кодеки (G.711, G.726, G.729, G.723.1), T.38 для IP-факса, и G.168. eMG800-VOIB128 может быть установлен только на eMG800-MPB и подключается к стандартному IEEE 10/100/1000Base-T Ethernet непосредственно на eMG800-MPB. Описание разъемов переключателей и светодиодов на плате eMG800.
По умолчанию на плате открыто 32 VoIP-канала (SIP, H.323, IPKTS)
До 128 каналов расширяется ключом eMG800-VOIBCL8.STG (по 8 каналов)
Если в системе есть две платы VOIB128 (на двух процессорах), каналы на каждой открываются отдельно.
Connector, Jack and Switch Functions
Switch & Connector Designation | Functions | Designation |
SW1 | System Reset | |
CN1, CN2 | MPB Mounting | Installation on MPB |
SW2 – 2-pole Dip switch (SW Development purpose)
Pole | Normal operation | Boot Recovery Mode |
Pole1 | OFF(Default) | ON |
Pole2 | ON(Default) | OFF |
LED Indication
LED | Description |
1 (Green) | Link Status LED – ON: Link OK, OFF: No Link |
2 (Green) | Speed Status LED – ON: 1000Mbps(Green), OFF: 100Mbps |
