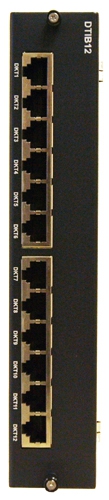

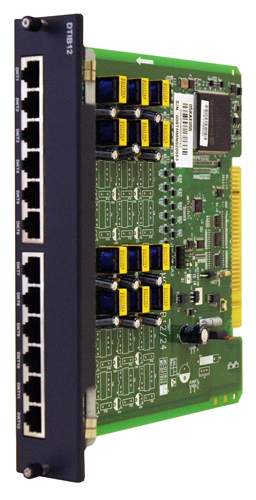

Плата цифровых телефонов (12 портов, разъем RJ45) [MG-DTIB12]

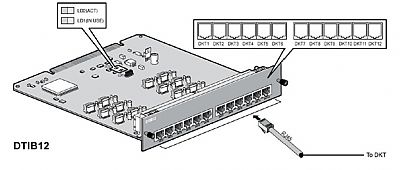

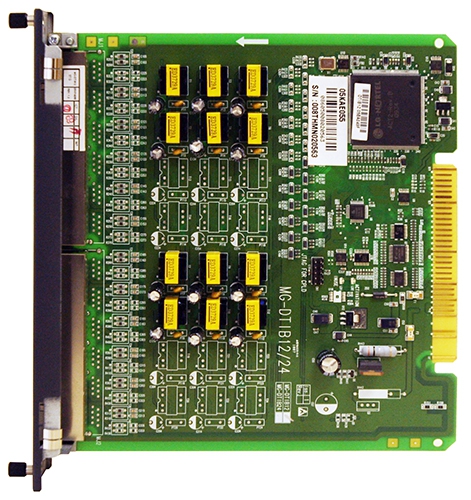

DTIB12/24  Интерфейсная плата цифрового терминала.
Соединение между DTIB12/24 и DKT обеспечивается с помощью модульных гнезд RJ45.
DTIB 12: обеспечивает 12 портов
DTIB 24: обеспечивает 24 порта
DTIB можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.

Распределение контактов DTIB12/24

РазъемКонтактыНомер контактаСигналФункция
1,2,3ЗарезервированоЗарезервировано
4DKT RXПрием данных
5DKT TXПередача данных
6ЗарезервированоЗарезервировано

Распределение контактов DKT

РазъемКонтактыНомер контактаСигнал
1-2Зарезервировано
3TIP
4RING
5-6Зарезервировано


Функции разъемов, переключателей и светодиодных индикаторов

Функции разъемов и переключателей

Разъем/переключательФункцияПримечания
CN1Порт JTAG для CPLDДля исследований и разработки


Индикация LED

LEDФункцииПримечания
LD1Используется

Вкл.:канал используется,

Выкл.: все каналы в режиме ожидания

LD2ACT, активна или нормальная работаМигает синим цветом


Удаление абонента от системы

                                              Тип              AGW22                                 AGW24
Цифровой телефон                500300
Аналоговый телефон DSIU,SLIB12,SLIB24,SLIB12C,SLIB24C                75005000



31 200,00 26 520,00 руб
