Модуль 4-х городских линий (4CO) [UCP-LGCM4]

LGCM Модуль интерфейса аналоговых двухпроводных соединительных линий
Модуль LGCM4 предоставляет 4 порта интерфейса аналоговых двухпроводных соединительных линий со шлейфовой сигнализацией (Loop Start CO), предназначенных для соединения с ТфОП или с вышестоящей УАТС. Эти порты поддерживают сигналы импульсного или тонального (DTMF) набора. Каждый порт содержит схемы детектирования вызывного сигнала и тока в цепи линии (замкнутого шлейфа), схемы шлейфовой сигнализации и имеет функции кодирования, декодирования и сжатия речи. Эти схемы и установленное программное обеспечение поддерживают детектирование тональных сигналов. Для использования функции определения сигнала тарификации необходимо установить дополнительную плату приемников сигналов тарификации (CMU4).
Модуль LGCM4 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

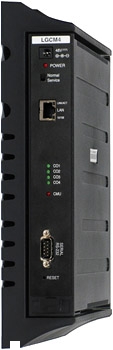

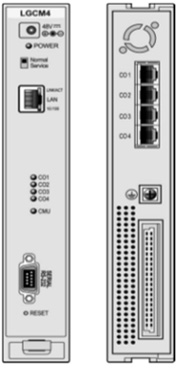

Передняя панель модуля LGCM4 имеет разъем для подключения адаптера. Адаптер электропитания (тип G)
светодиодный индикатор состояния электропитания,
• переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
• разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
• четыре светодиодных индикатора для отображения состояния каждой линии,
• один светодиодный индикатор наличия платы CMU,
• разъем RS-232 типа DB-9,
• кнопка Reset (Перезапуск).
На задней панели модуля LGCM4 имеются:
• четыре разъема типа RJ-45 (розетка),
• точка заземления,
• 50-контактный разъем для соединения с кросс-платой.

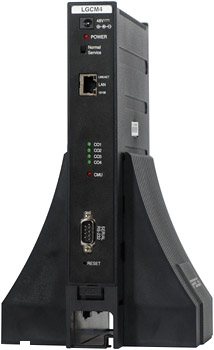

Модуль LGCM4 можно устанавливать в любой слот системного блока, за исключением слота #10. В настольном держателе подставку расширения с модулем LGCM4 можно устанавливать на любую позицию. Модуль LGCM4 выполняет функции шлюза между аналоговыми соединительными линиями ТфОП и остальными устройствами системы iPECS. Модуль LGCM4 обеспечивает подключение 4 аналоговых двухпроводных соединительных линий ТфОП с шлейфовой сигнализацией.

СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
Кроме светодиодных индикаторов Power (Электропитание) и LAN (Статус подключения к сети Ethernet) модуль LGCM4 оснащен четырьмя зелеными светодиодными индикаторами и одним красным. Каждый из 4 зеленых индикаторов отображает состояние соответствующей линии ТфОП: Занята (индикатор горит), Свободна (индикатор выключен), Входящий вызов (индикатор мигает). Красный светодиодный индикатор показывает наличие в модуле дополнительно установленной платы CMU4. Если плата CMU4 установлена, то светодиодный индикатор светится.

CMU (Плата приемника сигналов тарификации)
С помощью дополнительно установленной платы CMU4 модуль LGCM4 поддерживает функцию определения сигналов тарификации. Плата CMU4 представлена тремя моделями с разными протоколами тарификации - CMU4-12PR, CMU4-16 и CMU4-50PR.
Каждая модель предназначена для использования в одном из следующих регионов:
• 12PR – Австралия, Дания, Италия, Испания, Швеция
• 16 – Бельгия, Индия, Израиль, Норвегия, Южная Африка
• 50PR – Австралия, Индия, Южная Африка, Южная Корея, Великобритания


Перед установкой платы CMU4 убедитесь, что питание модуля LGCM4 отключено.Перед установкой блока CMU4 проверьте номера его разъемов. Обратите внимание на то, что на платах CMU4-12PR и -16 нумерация разъемов, посредством которых плата присоединяется к модулю LGCM4, выполнена одинаково, тогда как на плате CMU4-50PR нумерация разъемов обратная.

71 880,00 61 098,00 руб
