Интерфейсная плата CH408 имеет четыре порта аналоговых соединительных линий и восемь гибридных портов (цифровых системных телефонов и SLT-телефонов). Плата CH204 может быть установлена в разъем CN1 системного блока KSU или EKSU. Для обеспечения функций тарификации вызовов на интерфейсной плате CH408 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.

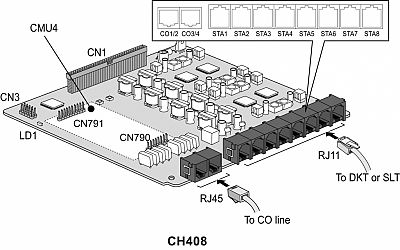

Коннекторы и модульные разъемы.
Разъем | Функции | Примечание |
CN1 | Переходный разъем для второй интерфейсной платы | 70 контактов |
CN2 | Для подключения платы к разъему CN1 материнской платы MBU | 70 контактов |
CN3 | Разъем CPLD JTAG для перспективных разработок | 10 контактов |
CN790 и CN791 | Для установки модуля MG-CMU4 | 8 и 10 контактов |
MJ1-1 и MJ1-2 | Аналоговые СЛ (CO1 и CO2) | RJ45 |
Аналоговые СЛ (CO3 и CO4) | ||
MJ2 | 8 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов) | RJ11 |
Индикатор | Цвет | Описание |
LD1 | Синий | Состояние абонентского порта Светится - Абонентский порт используется Выключен - Абонентский порт в состоянии ожидания |
Параметры соединительных линий (CO).
Чувствительность определения вызывного сигнала | 30В действующего напряжения, 16-55 Гц | |
Тональный набор (DTMF) | Отклонение частоты | Менее +/-1,8% |
Время нарастания | 5 мс | |
Длительность сигнала | Минимальная 50 мс, нормальная 100 мс | |
Межцифровой интервал | Минимальный 30 мс, нормальный 100 мс | |
Импульсный набор | Частота импульсов | 10 имп/сек |
Отношение импульс/пауза | 60/40% или 66/33% |
