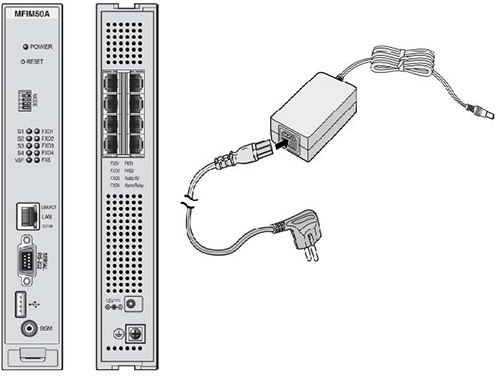

LIK-MFIM50A cервер 50 портов (макс.транк 42, макс вн.50) 4CO 4(8)VoIP 2SLT, VM(6ch. 270min), PFTU(1), адаптер 12В
Процессорный модуль MFIM50A – является основным управляющим модулем системы iPECS-LIK50 (до 50 портов), который обеспечивает взаимодействие между остальными модулями и терминалами системы на основе собственного iPECS протокола, распределяет системные ресурсы и обеспечивает процесс коммутации.
В модуле встроено:
• 8(4)VoIP (H.323|SIP) портов
• 4FXO порта (CO w CID)
• 2FXS порта (SLT w CID & Message Waiting Signal)
• VM 6кан. 270мин. (голосовая почта)
• MOH музыка на удержании
• BGM внешний источник музыки
• Порт внешнего оповещения
• Порт внешней сигнализации
• Реле управления
• PFTU (1 цепь)
• USB порт

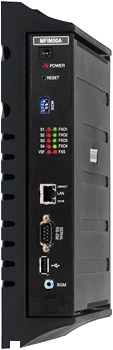

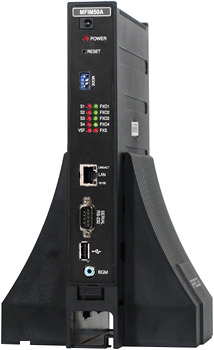

LIK-MFIM50A имеет варианты установки в 19” стойку при помощи монтажного комплекта LIK-1URMB (занимает 1 юнит). Возможна настольная установка, при помощи крепления I300-DHLD или I300-DHE (при уже установленном I300-DHLD). Возможна настенная установка при помощи крепления I300-WHLD.
iPECS-LIK50 может расширяться без дополнительных модулей, посредством системных ip-телефонов серии LIP-8000 просто включенных в сеть Интернет. Так же поддерживаются ip-телефоны других производителей. Могут быть «подключены» софтфоны разработки LG-Ericsson и других производителей. Для работы софтфонов должны быть открыты ключи LIP-SP/SPD или LIP-SIPE соответственно.
При открытом ключе LIK-TNLSS (Transparent Networking Local Survivability) система iPECS-LIK50 может интегрироваться в другие системы iPECS и в случае выхода из строя или падении канала связи, передавать управление модулями другому процессору системы.
Система iPECS-LIK50 может объединятся в единую сеть (полный внутренний сервис) с другими системами LG-Ericsson, для этого должен быть открыт ключ IP&QSIG Networking. При открытом ключе LIK-TAPIS система открывает доступ к управлению внешними устройствами по протоколу TAPI, так например, можно подключить систему к разнообразным программам колл-центров.
iPECS-LIK50 так же может взаимодействовать с сервером UCS (Unified Communication Server): ключ UCS, обеспечивать связь по WebPhone: ключ LIK-WP. Так же системе доступны программный продукт Ez Attendant (ключ LIK-EZAS), позволяющей видеть и управлять звонками оператору системы.
Система iPECS-LIK50 может управляться непосредственно с встроенного веб-интерфейса, или быть подключенной к программе управления LIK-NMS способной управлять сразу 1000 процессоров (ключ LIK-NMS). Каждый пользователь системы может управлять настройками своего телефона, а так же иметь доступ к разным сервисам, как например SMS, при помощи веб-интерфейса (доступно без ключа).
Система iPECS-LIK50 обеспечивает работу ip-видеофонов, а также софтфонов с поддержкой видео (LIK-SPD), есть возможность создания видеоконференций.
Емкость системы
MFIM50A | MFIM50B | |
Портов в системе | 50 | 50 |
Порты внутренних линий*1 | 50 (2 SLT) | 50 (2 SLT) |
Порты внешних линий*1 | Макс. 42, базовые 4CO + VoIP | Макс. 42, базовые 4BRI + VoIP |
Макс. RSGMs*2 | 25 | 25 |
Дежурых станций | 4 | 4 |
Порт RS-232C | 1 | 1 |
Порт USB | 1 | 1 |
Вход Сигнализация/Дверного звонка | 1 | 1 |
Внешнее контакт реле | 1 | 1 |
Вход источника музыки | 1 | 1 |
Схема аварийного переключения при пропадании питания (PFT circuit) | 1 | 1 |
Зон внешнего оповещения | 1 | 1 |
Зон внутреннего оповещения | 10 | 10 |
Системных ячеек быстрого набора | 800 (48 цифр) | 800 (48 цифр) |
Системных зон (групп) быстрого набора | 10 | 10 |
Станционных ячеек быстрого набора | 20 (48 цифр) | 20 (48 цифр) |
Повтор последнего набранного номера | 10 (48 цифр) | 10 (48 цифр) |
повторный набор сохраненного номера | 1 (48 цифр) | 1 (цифр) |
DSS Консолей/Станция | 3 | 3 |
SMDR буфер | 5000 | 5000 |
Групп CO линий | 20 | 20 |
Вызывных групп | 40 | 40 |
Станций в вызовной группе | 50 | 50 |
Пар Директор/Секретарь | 10 | 10 |
Кодов Авторизации Станция Система Всего | ||
50 | 50 | |
450 | 450 | |
500 | 500 | |
Голосовая почта (VSF)*3 | 270(235)мин. (6 каналов) | 270(235)мин. (6 каналов) |
С модулем VMIM | 9 ч. | 9 ч. |
Модулей MCIM | 2 | 2 |
Модулей WTIM | 16 | 16 |
VoIP каналов*4 | базовые 4-8 | базовые 4-8 |
Резервирование процессора | нет | нет |
Размеры и вес
Высота (мм) | Ширина (мм) | Глубина (мм) | Вес (кг) | |
MFIM50A/B | 230 | 38.8 | 194.5 | 1.5 |
MFIM50A/B + 1U RMB | 38.3 | 482.6(19") | 183.2 | 2 |
MFIM50A/B + DHLD | 146 | 111.5+38.8 | 128 | 0.4 |
MFIM50A/B + WHLD | 280 | 60 | 188.3 | 0.2 |
Характеристики окружающей среды
Температура | Градусы (0C) |
Рабочая температура | 0~50 |
Оптимальная рабочая температура | 20~26 |
Температура хранения | -20~60 |
Относительная влажность | 0~80% (без конденсата) |
Электрические характеристики
Характеристики | |
Адаптордля MFIM50A/B | |
- Входное напряжение | 100-240В переменного тока, +/-10% частота 50/60 Гц |
- Потребляемый ток | 0.5А |
- Выходное напряжение/ток | 12В / 1.5А |
Внешнее контакт реле | 2А 30В постоянного тока |
Вход источника музыки | 0 dBm, 600 Ом |
Порт внешнего оповещения | 0 dBm, 600 Ом |
Максимальное удаление станций
AWG 22 (м) | AWG 24 (м) | |
LIP телефоны, от коммутатора | 100 | 100 |
SIP или H.323 VoIP телефоны, от коммутатора | 100 | 100 |
Цифровые терминалы, от шлюза LIK-DTIM8 | 500 | 300 |
Стандартные однолинейные аппараты (SLTM4/8) | 6,000 | 4,000 |
Стандартные однолинейные аппараты (SLTM32) | 4,500 | 3,000 |
Характеристики FXO линий
Характеристика | |
Чувствительность при обнаружении звонка | 40В при частоте 16~30 Гц |
30В при частоте 30~37 Гц | |
Тональный набор - Девиация частоты - Время нарастания сигнала - Длительность тона - Время между набором цифр | |
Меньше, чем +/- 1.8 % | |
максимум 5мс | |
минимум 50 мс | |
минимум 30 мс | |
Импульсный набор - Частота импульсов - Скважность импульсов | |
10 импульсов в секунду | |
60/40% или 66/33% |
